Углеродистая сталь гнездо сварных патрубков платформы

Категория:

Электронная почта:

Внедрение продукции

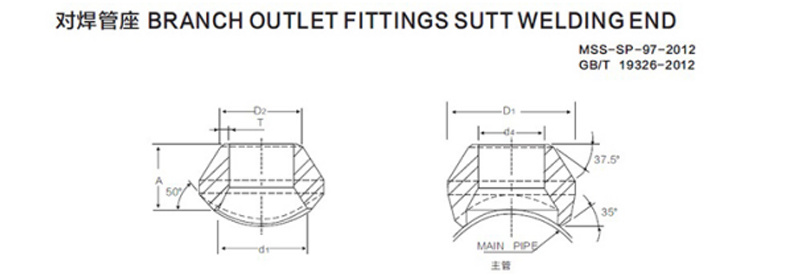

Номинальный диаметр патрубка		Применимый основной номинальный размер трубы		А	D1	Д1	Д2	Т	D4
6	1/8	20	3/4	15,7	15,9	24	10,3	1,73	6,8
8	1/4	20	3/4	15,7	15,9	26	13,7	2,24	9,2
10	3/8	25	1	19,1	19,1	30	17,1	2,31	12,5
15	1/2	32	1 1/4	19,1	23,8	36	21,3	2,77	15,8
20	3/4	40	1 1/2	22,4	30,2	43	26,7	2,87	21,0
25	1	40	1 1/2	26,9	36,5	55	33,4	3,38	26,6
32	1 1/4	65	2 1/2	31,8	44,5	66	42,2	3,56	35,1
40	1 1/2	65	2 1/2	33,3	50,8	74	48,3	3,68	40,9
50	2	80	3	38,1	65,1	90	60,3	3,91	52,5
60	2 1/2	100	4	41,1	76,2	104	73,0	5,16	62,7
80	3	125	5	44,5	93,7	124	88,9	5,49	77,9
90	3 1/2	150	6	47,8	101,6	138	101,6	5,74	90,1
100	4	150	6	50,8	120,7	154	114,3	6,02	102,3
125	5	200	8	57,2	141,3	187	141,3	6,55	128,2
150	6	200	8	60,5	169,9	213	168,3	7,11	154,1
200	8	250	10	69,9	220,7	265	219,1	8,18	202,7
250	10	300	12	77,7	274,6	323	273,0	9,27	254,5
300	12	350	14	85,9	325,4	379	323,8	9,53	304,7
350	14	400	16	88,9	357,2	411	355,6	9,53	336,5
400	16	450	18	93,7	408,0	465	406,4	9,53	387,3
450	18	500	20	96,8	458,8	522	457,0	9,53	437,9
500	20	600	24	101,6	508,8	573	508,0	9,53	488,9
600	24	650	26	115,8	614,4	690	610,0	9,53	590,9

Спецификация фитингов из кованой стали
Размер	от 1/8〞(DN6) до 4〞(DN100)
Сорт	3000 фунтов, 6000 фунтов, 9000 фунтов.
Форма подключения	Раструбная сварка/резьбовая резьба
Обработка поверхности	Пескоструйная обработка, холодное и горячее цинкование
Производственный процесс	Резка, термообработка, штамповка/свободная ковка, обработка с ЧПУ
Производственные стандарты	ASME B16.11，BS 3799，JIS B2316，GB/T14383，SH3410，HG/T21634
Марки материалов
Углеродистая сталь	ASTM/ASNE A105,ASME A350 LF2 LF6 20#,Q235,Q345
Нержавеющая сталь	ASTM F304,F304L,F316,F316L
Дуплексная и супердуплексная сталь	ASTM A182-F51,F53,F55,S31803,S22253,S32205,S22053
Легированная сталь	ASTM F5,F9,F11,F22,F91
Медный сплав Сталь	ASTM/ASME SB466 UNS NO.C70600(CU/NI-90/10),C71500(CU/NI-70/30)
Никелевый сплав	ASTM/ASME SB336,ASME SB564/160/163/472,UNS2200(NICKEL200)UNS2201(NICKEL201),UNS4400(MONEL400),UNS8020(ALLOY20/20 CB3),UNS8825 INCONEL(825),UNS6600(INCONEL600),UNS6601(INCONEL601),UNS6625(INCONEL625),UNS10276(HASTELLOY C276)
